双液系环氧导热胶，通用性强，粘度适中，韧性佳，流动性好，固化发热量小，低应力、耐振动，导热阻燃，电气绝缘性能优异。凡需要灌注密封，封装保护，绝缘防潮的电子类货其它类产品均可以适用，广泛用于电机线圈封装。
• 外观：A黑/B透明
• 粘度cps：40000-60000/30-120
• 硬度Shore D：85-95
• 固化条件：25℃/24h
• 固化时间：1.5H
• 配比(重量)：A:B=10:1
• 导热系数W/m·K：1.0
• 储存期限：6个月
• 符合RoHs/REACH：是
• ISO9001认证：是
全国咨询热线
134-8099-1622产品特性
EP8257双液系环氧导热胶，通用性强，粘度适中，韧性佳，流动性好，固化发热量小，低应力、耐振动，导热阻燃，电气绝缘性能优异。
● 广泛用于电机线圈封装。

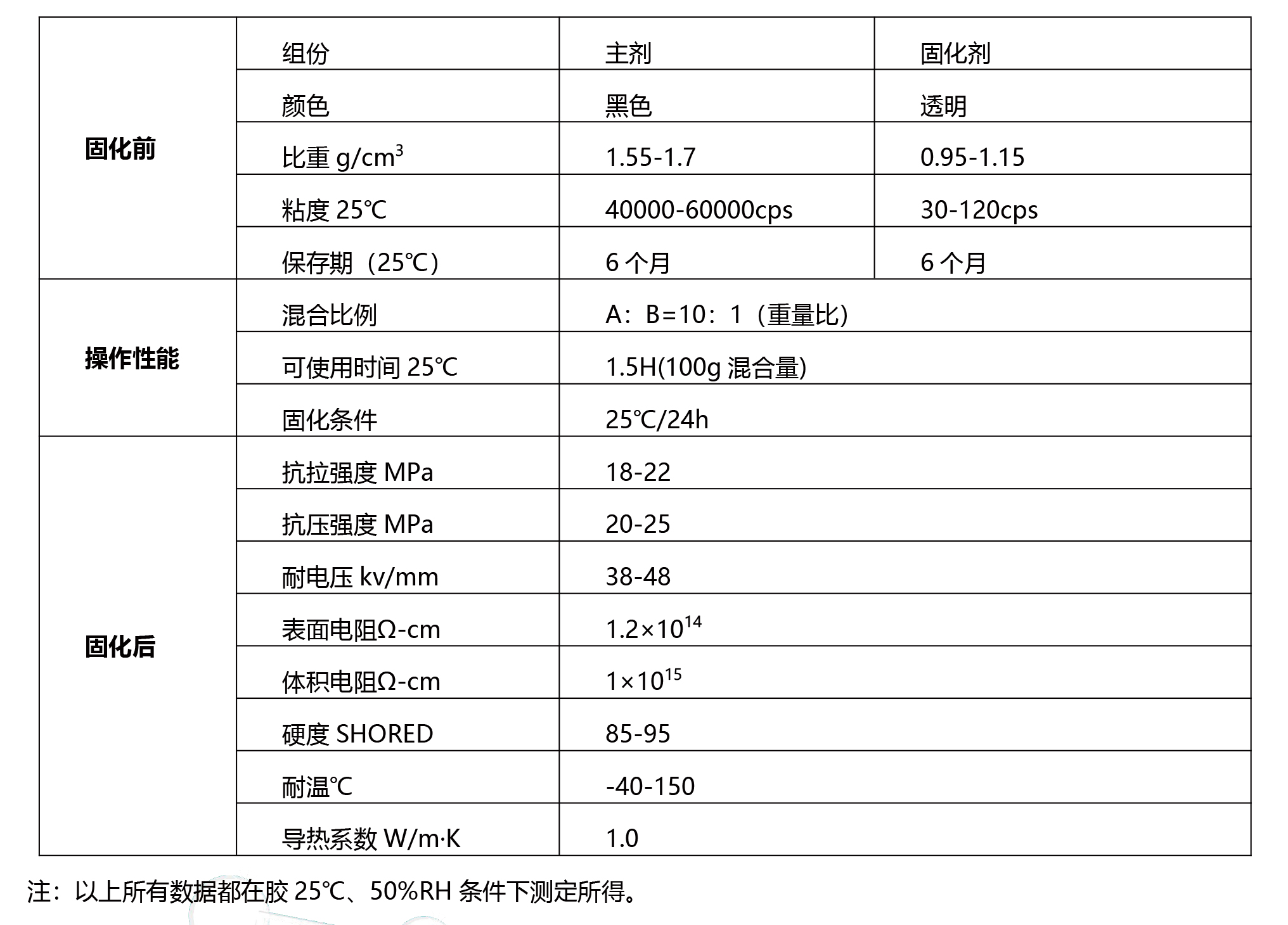

技术参数
使用工艺
1、严格按照 A：B=10：1(重量比）称取 A、B 液并搅拌均匀（搅拌时必须顺着一个方向，轻柔搅拌。如果有真空机则不用在意）然后进行滴胶或灌封。工作前将工作表面灰尘等杂质清洁干净，否则会影响产品的附着力，对潮湿部件应加热干燥。
2、在冬天天气较冷时，A 剂可以做 30-50℃的预热，如果条件允许，在真空状态下灌胶，渗透性会更好，真空度越高，保压时间越长，渗透性越好。
包装规格
主剂 20kg/桶；固化剂 2kg/壶
储存
1、请储存于 10℃-35℃，湿度 70%以下的室内环境；保存时间最好少于 6 个月。
2、避免阳光直射，保持密封状态，严禁烟火
注意事项
1、要严格实施先进先出的原则。产品长期保存会产生成份分离，使用时请先充分搅拌。
2、水分混入易造成产品物性下降，所以使用时一定要注意密封，一旦开封，尽快使用完。
3、A、B 混合后的可使用时间与混合时的温度，混合量有很大的关系。混合时温度越高，混合量越大，胶硬化得越快，可使用时间越短，因此混合温度与混合量请根据现场操作确定。同时可利用这点提高效率。
其它
产品在指定安全措施下使用时，通常是无害的。由于某些皮肤过敏人士可能会受影响，未固化的材料不可与食品或食品用具接触，即便是某些符合 FDA 认证的产品。同时也应采取措施以防止未固化的材料接触皮肤。一般应穿戴防渗手套，同时戴好保护眼镜。每次工作结束时，用肥皂和温水彻底清洗皮肤。工作场地要保持足够的通风。这些安全预防措施的详细介绍请参阅 MSDS。
所有对我们产品使用的建议，无论是由我们以书面、口头提供或从我们所做试验的结果中得到的，都是基于我们目前的知识水平。尽管有这些建议，买方仍需对使我们提供的产品适合其预期的工艺或目的从而满足其要求负有责任。由于我们不能控制产品的应用和使用工艺，因此我们不能承担责任。买方应保证产品的预期应用不侵犯第三方的知识产权。
本资料提供的参数由于条件的变化和实际货品可能会有出入。我们保证我们的产品按照我们提供且客户确认的样品是一致的。
为环保型阻燃型灌封胶，可常温或加温固化，加温固化速度快，固化后表面光泽优良，绝缘性好，工艺性佳等一系列特点，广泛用于电容器，变压器，电源模块，电器等电子部件的绝缘浇注。
EP8267为常温固化型双组分环氧树脂，主要用于铅酸蓄电池极注封装，颜色鲜艳均匀无杂质，粘度低、流动性好、消泡性能好、粘接性好、稳定性好、便于操作；常温或中温 60℃固化，固化速度快，固化时间短 1 小时内可达到初固效果，24 小时达完全固化；固化后表面光泽度高、硬度高；耐酸性能好、吸酸率低、绝缘性优良；具有绝缘、密封、耐酸、粘接、防潮、抗震等主要作用。
EP8262为常温固化环氧灌封胶，粘度低，流动性好容易渗透进产品的间隙中。可常温或中温固化，固化速度适中。固化后无气泡，表面平整，有很好的光泽度，硬度高。固化后具有良好的绝缘，抗压，粘接强度高等电气及物理特性。凡需要灌注密封，封装保护，绝缘防潮的电子类货其它类产品均可以适用。
EP8255固化过程中放热量小，散热性好，固化后耐冷热冲击性佳。具有良好的粘接性和导热性能；长期耐温180~200度。收缩率低，内应力小，起到防水、防潮、防震、绝缘、密封等作用，其广泛应用于电容器、变压器、传感器、控制器或其他需要良好导热的电子元器件灌封和保护。
EP8252可常温固化，工艺操作性好，表面光泽度好。固化后胶体结构具有良好的粘接性和收缩率低的特性，起到防水、防潮、保护、密封、绝缘等作用，有效保护元器件的稳定性和可靠性。其应用于电容器、控制器、传感器或其他电子元器件的灌封和保护。
充满热情的销售工程师，能在最快的时间内处理报价，打样，订单交货等需求，亦可提供专业用胶解决方案。
公司传真：13480991622
企业邮箱：wilhelm_lee@yeah.net
公司地址：深圳市宝安区石岩街道水田社区石龙仔路69号厂房1三层.
服务热线：+86 13480991622
